Kết cấu khung nhà thờ họ kiểu kẻ truyền

Chia sẻ:

Trong kiến trúc nhà gỗ cổ truyền Việt Nam, kết cấu khung nhà thờ họ kiểu kẻ truyền được xem là một trong những hệ kết cấu mang giá trị kỹ thuật và thẩm mỹ cao. Không chỉ đảm nhiệm vai trò chịu lực cho toàn bộ công trình, kiểu khung này còn góp phần tạo nên vẻ đẹp bề thế, trang nghiêm và trường tồn theo thời gian. Ngày nay, nhiều dòng họ khi xây dựng nhà thờ vẫn ưu tiên lựa chọn kết cấu kẻ truyền bởi tính bền vững, khả năng chịu lực tốt và giữ nguyên tinh thần kiến trúc truyền thống Bắc Bộ. Vậy kết cấu khung nhà thờ họ kiểu kẻ truyền có gì đặc biệt? Hãy cùng Vietnamarch tìm hiểu chi tiết trong bài viết dưới đây.

1. Nhà kẻ truyền là gì?

• “Kẻ” là thanh gỗ được đặt chéo theo chiều dốc của mái, có nhiệm vụ đỡ các thanh hoành và truyền tải trọng từ mái xuống hệ cột.

• “Truyền” (chuyền) thể hiện sự nối tiếp liên tục của lực và nhịp mái: Kẻ nóc truyền lực xuống kẻ truyền (nối từ cột cái sang cột quân), rồi kẻ chuyền tiếp tục nối/truyền ra kẻ hiên (từ cột quân ra cột hiên).

Tất cả các liên kết này đều sử dụng mộng gỗ (hoàn toàn không dùng đinh sắt), giúp bộ khung co giãn tự nhiên theo thời tiết mà vẫn cực kỳ vững chắc. Kẻ truyền là một dạng kết cấu khung gỗ truyền thống xuất hiện phổ biến trong các công trình như đình làng, từ đường, nhà thờ họ và nhà gỗ cổ. Đây là hệ thống các thanh kẻ được đặt theo phương ngang, liên kết với cột, xà và các cấu kiện khác nhằm truyền tải trọng từ mái xuống hệ cột chính. Khác với những kiểu kết cấu đơn giản, hệ khung kẻ truyền được thiết kế với nhiều lớp liên kết chặt chẽ.

Các cấu kiện được gia công bằng phương pháp mộng gỗ truyền thống, hạn chế tối đa việc sử dụng đinh hoặc bu lông kim loại. Điều này giúp công trình có khả năng giãn nở tự nhiên theo điều kiện thời tiết mà vẫn đảm bảo độ chắc chắn. Không chỉ mang ý nghĩa về mặt kỹ thuật, kết cấu kẻ truyền còn thể hiện trình độ tay nghề của người thợ mộc và giá trị văn hóa lâu đời của kiến trúc nhà gỗ Việt Nam.

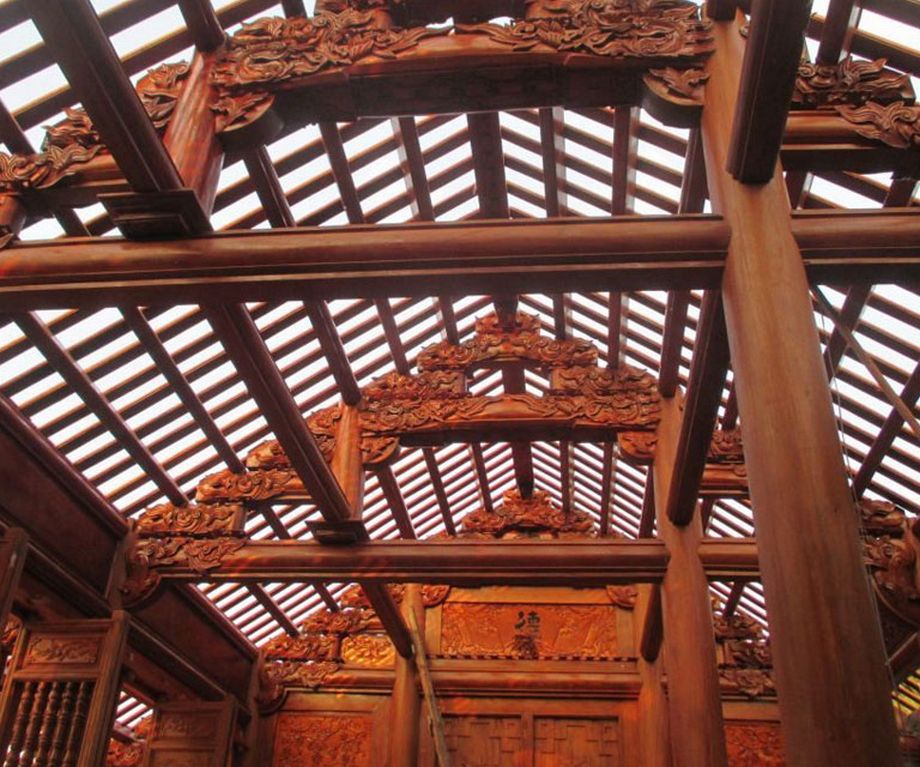

2. Cấu tạo của kết cấu khung nhà thờ họ kiểu kẻ truyền

Một bộ khung nhà thờ họ kiểu kẻ truyền thường bao gồm nhiều cấu kiện liên kết với nhau tạo thành hệ chịu lực hoàn chỉnh.

2.1. Hệ thống cột

Cột là bộ phận chịu tải trọng chính của toàn bộ công trình. Thông thường sẽ gồm:

• Cột cái: Cột to nhất, cao nhất, nằm ở trung tâm để đỡ thượng lương và câu đầu.
• Cột quân (Cột nhỡ): Nằm hai bên cột cái, đỡ phần giữa mái và liên kết với kẻ chuyền.
• Cột hiên: Nằm ngoài cùng ở hành lang hiên, nâng đỡ kẻ hiên và mái hiên.

Các cột được đặt trên chân tảng đá nhằm hạn chế ẩm mốc, đồng thời giúp phân bổ tải trọng xuống nền móng.

2.2. Hệ nóc và dầm khóa

• Thượng lương (Xà nóc): Thanh gỗ nằm ngang ở đỉnh cao nhất của mái nhà.
• Câu đầu: Thanh dầm ngang lớn gác qua hai đỉnh cột cái, có tác dụng giữ cố định khoảng cách giữa các cột cái, giữ cho nhà không bị xòe.
• Con chồng (Rường nóc): Các đoạn gỗ gối chồng lên câu đầu để đỡ thượng lương.

2.3. Hệ kẻ (Trục truyền lực chéo)

• Kẻ nóc (Kẻ ngồi): Thanh gỗ đặt chéo chạy từ thượng lương xuống gác lên câu đầu/cột cái.
• Kẻ chuyền: Thanh gỗ chéo chạy nối tiếp từ cột cái sang cột quân. Đây là điểm nhấn nghệ thuật chính của vì nhà, thường được thợ mộc đục đẽo hoa văn lá lật, mây hóa hoặc chóp rồng rất tinh xảo.

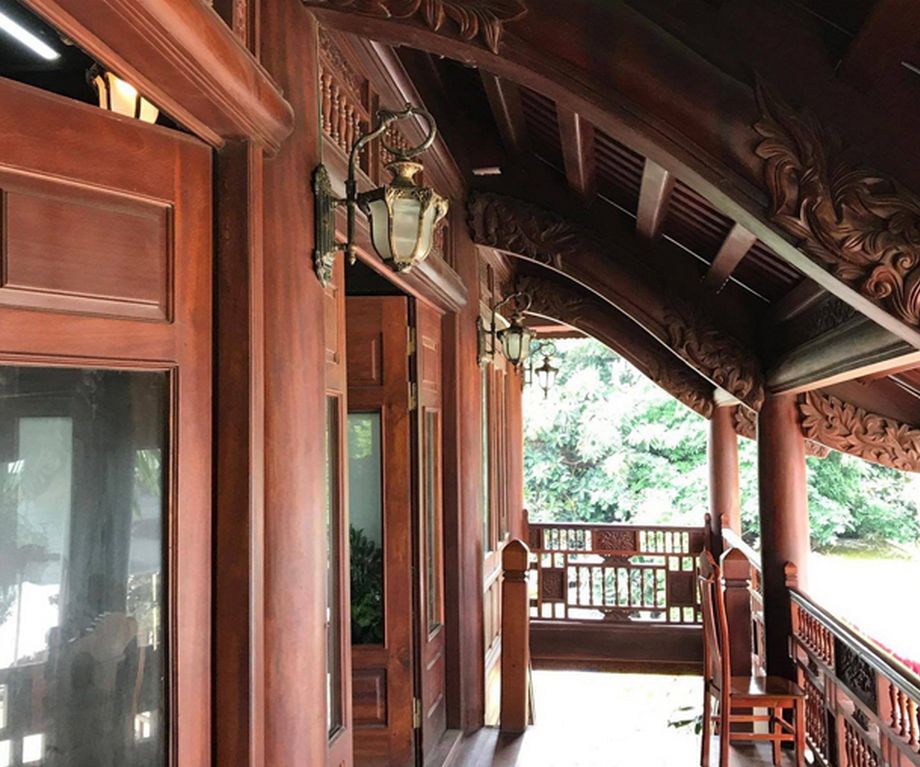

• Kẻ hiên (hoặc Bẩy hiên): Thanh gỗ chéo nối tiếp từ cột quân đâm chuyền ra cột hiên hoặc nhô ra nâng đỡ phần mái hiên đua ra ngoài.

2.4. Hệ xà (Giằng dọc)

• Xà thượng & Xà hạ: Các thanh gỗ chạy dọc nhà, xỏ qua các cột cái và cột quân để khóa toàn bộ hệ vì thành một khối vuông vắn, chống xô lệch chiều dọc.
• Xà hiên: Khóa đầu các cột hiên lại với nhau.

2.5. Hệ đỡ mái (Hoành – Rui – Mè)

Sau khi hoàn thiện bộ khung chính, các cấu kiện như:

• Hoành: Các thanh gỗ nằm ngang song song với thượng lương, gác lên hệ kẻ để đỡ mái.
• Rui: Thanh gỗ mỏng hơn, đặt vuông góc với hoành, dốc từ đỉnh mái xuống.
• Mè / Mành / Gạch hoa chanh: Lớp lót trên rui để xếp ngói (thường dùng ngói mũi hài hoặc ngói ta thủ công).

Sẽ được lắp đặt để đỡ lớp ngói bên trên. Đây là hệ kết cấu trực tiếp chịu tải trọng của mái và truyền lực xuống hệ kẻ truyền, xà và cột.

*** Xem thêm: Ý nghĩa của chữ viết trên câu đầu nhà thờ họ

3. Nguyên lý chịu lực của kết cấu kẻ truyền

Một trong những ưu điểm nổi bật của kiểu khung này là khả năng phân bố tải trọng rất hợp lý. Quá trình truyền lực diễn ra theo trình tự: Mái ngói → Rui mè → Hoành → kẻ truyền → Câu đầu → Hệ cột → Chân tảng → Móng công trình.

Nhờ hệ truyền lực nhiều cấp, tải trọng được phân tán đều thay vì tập trung vào một vị trí. Điều này giúp:

• Giảm nguy cơ võng mái.
• Hạn chế nứt gãy cấu kiện.
• Tăng tuổi thọ công trình.
• Chịu được tải trọng lớn trong thời gian dài.

4. Ưu điểm của kết cấu khung nhà thờ họ kiểu kẻ truyền

Khả năng chịu lực vượt trội: Hệ thống kẻ truyền giúp phân tán tải trọng đồng đều lên toàn bộ bộ khung, từ đó tăng khả năng chịu lực cho công trình. Ngay cả khi sử dụng mái ngói nặng hoặc có khẩu độ lớn, hệ khung vẫn đảm bảo sự ổn định.

Độ bền lâu dài: Nếu được thi công đúng kỹ thuật và sử dụng các loại gỗ chất lượng như gỗ lim, gỗ gõ đỏ, gỗ hương hoặc gỗ táu, tuổi thọ công trình có thể lên tới hàng trăm năm. Đây là giá trị mà rất ít loại kết cấu hiện đại có thể đạt được.

Tính thẩm mỹ cao: Những thanh kẻ truyền thường được chạm khắc Long – Ly – Quy – Phượng, hoa sen, lá lật, hoa cúc, dây leo truyền thống. Nhờ đó, bộ khung không chỉ chắc chắn mà còn mang giá trị nghệ thuật đặc sắc.

Dễ bảo trì: Do các cấu kiện được lắp ghép bằng hệ mộng gỗ nên khi cần sửa chữa có thể tháo lắp từng bộ phận mà không ảnh hưởng đến toàn bộ công trình. Điều này giúp tiết kiệm chi phí bảo trì trong quá trình sử dụng.

*** Xem thêm: Thước tầm là gì? Tìm hiểu cấu tạo và công dụng trong xây dựng

5. Những loại gỗ phù hợp để làm khung kẻ truyền

Để đảm bảo tuổi thọ và độ bền, các đơn vị thi công thường ưu tiên sử dụng các loại gỗ tự nhiên có khả năng chịu lực tốt.

• Gỗ lim: Cứng chắc, chịu lực cao, chống mối mọt tốt
• Gỗ gõ đỏ: Vân đẹp, bền, ít cong vênh
• Gỗ hương: Mùi thơm nhẹ, màu sắc sang trọng
• Gỗ táu: Độ cứng cao, phù hợp công trình lớn
• Gỗ mít: Dễ chạm khắc, ít nứt nẻ, phù hợp nhà thờ truyền thống
